DMS11 Tekerlek Hidrolik Motoru

Ev / Ürünler / Hidrolik Pistonlu Motor / DMS11 Tekerlek Hidrolik Motoru

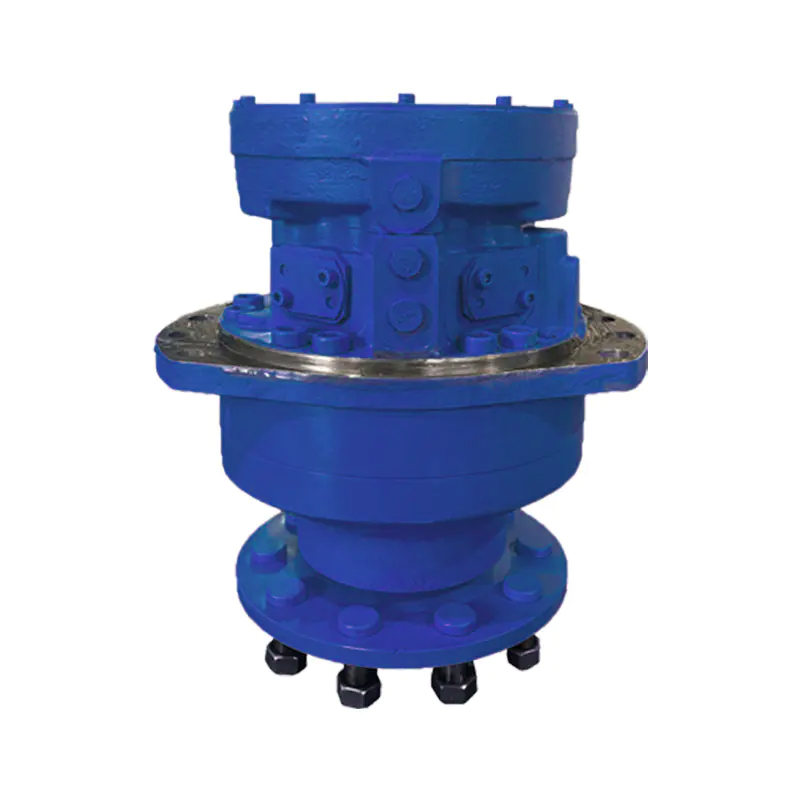

DMS11 Tekerlek Hidrolik Motoru

Ürün Özellikleri

DMS serisi pistonlu motor Disk dağıtım akışında gelişmiş tasarıma, piston yapısına, yüksek basınç derecesine, çok düşük hızda düzgün çalışmaya, farklı valfler ve frenlere sahip, düşük hızlı ve yüksek torklu iç eğri radyal pistonlu motordur. Madencilik, vinç, jeolojik sondaj, inşaat makineleri vb. alanlarda yaygın olarak uygulanır.

Mesaj Formu

giriiş

Boyut

Teknik Veriler

Performans Parametreleri
Deplasman Deplasman Tek Hız: 837-1687 ml/r;   Çift Hız: 419-844 ml/devir
Tepe Basıncı: 40-35 Mpa;   Sürekli Basınç: 25 Mpa
Nominal Tork: 3165-6379 Nm;   Birim Teorik Torku: 126-255 Nm/MPa
Hız Aralığı: 0-150 dev/dak
Maksimum Çıkış Gücü: 44 Kw

TİP Yer değiştirme
(ml/r)
Basınç
(MPa)
Tork(Nm) Hız aralığı
(dev/dak)
Maksimum Sürekli Güç
(kw)
Tek hız Çift hız Tepe basıncı Sürekli basınç Hız torku
(N.m)
Teorik tork
(N.m/MPa)
DMS11-840 837 419 40 25 3165 126 0-150 44
DMS11-950 943 472 40 25 3566 142 0-150 44
DMS11-1050 1048 524 40 25 3963 158 0-150 44
DMS11-1260 1259 630 40 25 4761 190 0-150 44
DMS11-1270 1263 632 35 25 4776 191 0-150 44
DMS11-1400 1404 702 35 25 5309 212 0-80 44
DMS11-1550 1536 768 35 25 5808 232 0-80 44
DMS11-1700 1687 844 35 25 6379 255 0-80 44
A B C D e F
K40 DIN 5480 Kamalar 15 R2.75 35 2×M10 23 80
Nominal φ80
Modül 3
Z25
K10 NF E22-141 Spline'lar 15 R2.75 35 2×M10 24 70
Nominal φ75
Modül 2.5
28

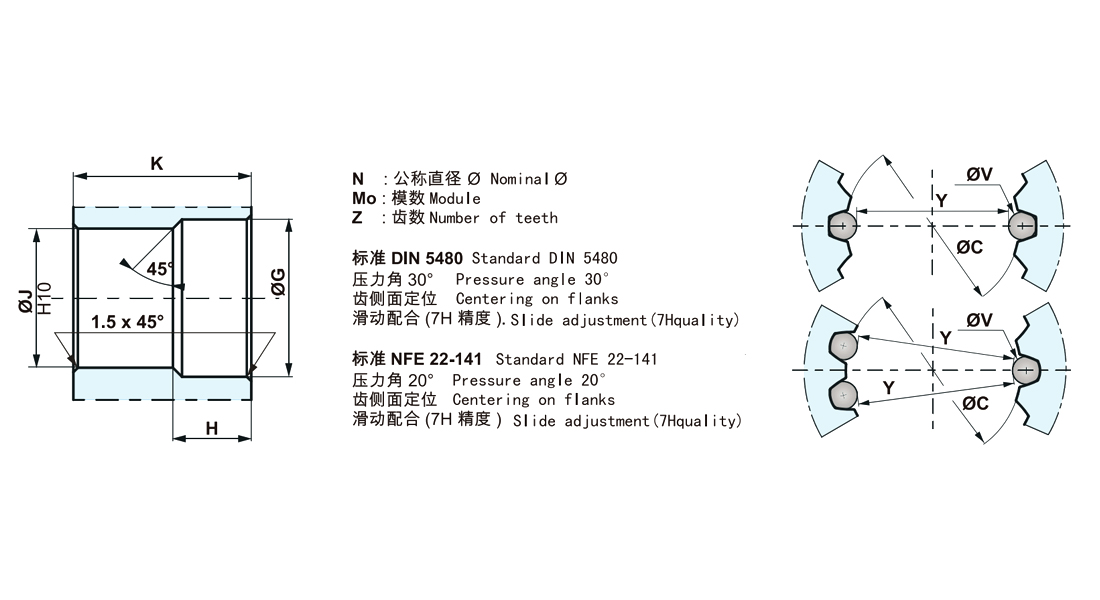

φG H φJ k N Ay Z Telafi etmek φC(H10) φV e Tolerans μm
K10 76 25 70 69.0 75 2.5 28 2 70.0 5 65.169 103/0
K40 81.5 25 74 79 80 3 25 0.85 74 5.25 68.957 71/0
A B C D e N Tekerlek jantı montajı L
L10 φ175,7 φ225 φ276 218.6 φ291 φ24 5×M22×1,5 14
L20 φ175,7 φ225 φ276 218.6 φ291 φ22 10×M20×1.5 14
P mm Cmin.mm Cmax.mm D mm Seviye (1)*N.d. (2)*N.d.
Çeşitli çiviler M18×1,5 55 5 17 23 12.9 420 550
M20×1,5 60 14 25 600 770
M22×1,5 65 24 26 695 1050
Vidalar M12 120 120

Bize Ulaşın

Hakkında
Ningbo Dongyu Hydraulics Co., LTD
Ningbo Dongyu Hydraulics Co., LTD
Ningbo Dongyu Hydraulics Co., LTD (bundan sonra Dongyu Hydraulics olarak anılacaktır) 2016 yılında kurulmuş olup, merkezi Çin'in Ningbo kentinde bulunan hidrolik piston motoru, hidrolik dişli kutusu ve hidrolik vinç vb.'nin Ar-Ge, tasarım, üretim ve satışını entegre eden bir yüksek teknoloji kuruluşudur.
Dongyu hidroliğinin ana ürünleri:
İç eğri radyal pistonlu motor, planet dişli kutusu, hidrolik vinç: "DYH" serisi planet dişli kutusu, "DMS" serisi iç eğri radyal pistonlu motor, "GFT" serisi yürüyüş dişlileri, "GFB" serisi döner dişliler, "DYNJ" serisi hidrolik vinç ve diğer standart dışı özelleştirilmiş ürünler.
Dongyu Hydraulics, size özelleştirilmiş ürün ve hizmetler sunmak için profesyonel bir teknik ve tasarım ekibine sahiptir.
Dongyu Hidrolik ürünleri inşaat makineleri, metalurji endüstrisi, madencilik makineleri, vinçler, nakliye, limanlar, petrol, tarım, tünel mühendisliği ve diğer alanlarda yaygın olarak kullanılmaktadır.
Teknolojik yenilik ve yetenek tanıtımına odaklanan Dongyu Hydraulics'in ondan fazla pratik buluş patenti vardır; ve bağımsız tescilli ticari markaya sahiptir.
Dongyu Hydraulics, modern bir üretim tesisine ve Mazak yatay işleme merkezi, Okuma çift taret tipi tornalama makinesi, Okuma çift iş mili çift taret tipi beş eksenli yedi bağlantılı tornalama makinesi, Chien Wei gibi modern üretim ekipmanlarına, inceleme ve test ekipmanlarına sahiptir. iç eğri öğütücü vb.
Dongyu Hydraulics, eksiksiz bir kalite yönetim sistemi kurmuştur ve ISO9001 kalite sistem sertifikasına sıkı sıkıya uymaktadır. Dongyu Hidrolik ürünleri ülkenin her yerinde bulunmakta ve Avrupa, Kuzey Amerika ve diğer ülkelere ihraç edilmektedir.
Onur Belgesi
  • Yüksek Teknoloji İşletme Sertifikası
  • Çevre Yönetim Sistemi Belgelendirmesi
  • İş Sağlığı ve Güvenliği Yönetim Sistemi Belgelendirmesi
  • Kalite Yönetim Sistemleri Belgelendirmesi
  • Döner Sondaj Makinası İçin Özel Bir Vinç Redüktörü
  • Bir Tür Rüzgar Enerjisi Üretimi Pitch Drive Hız Artırıcı
Haberler
Endüstri bilgisi

DMS11 Tekerlek Hidrolik Motoru neden yüksek güç yoğunluğuna sahiptir?

1. Tasarım ilkeleri ve teknolojik yenilikler
Yüksek güç yoğunluğu DMS11 tekerlekli hidrolik motor her şeyden önce gelişmiş tasarım ilkeleri ve teknolojik yeniliklerden kaynaklanmaktadır. DMS11 tekerlekli hidrolik motorun tasarımı, basınç altındaki sıvının akış özelliklerini ve enerji dönüşüm verimliliğini tamamen dikkate alır. DMS11, dahili akış kanalı yapısını optimize ederek, sıvının akış direncini azaltarak ve enerji dönüşüm verimliliğini artırarak, motorun dayanabilmesi için yüksek mukavemetli alaşımlı malzemeler ve hassas işleme teknolojisi gibi gelişmiş malzemeler ve üretim süreçlerini de kullanır. Küçük hacim ve ağırlığı korurken yüksek basınç ve yüksek tork sağlar, böylece güç yoğunluğunda artış elde edilir.

2. Verimli enerji dönüşüm mekanizması
Hidrolik transmisyon sistemi, verimli ve istikrarlı enerji dönüşüm mekanizmasıyla ünlüdür. Hidrolik transmisyon sisteminin temel bileşeni olan DMS11 tekerlekli hidrolik motor, hidrolik basıncın etkisiyle hidrolik enerjiyi verimli bir şekilde mekanik enerjiye dönüştürür. Bu süreçte sıvının basınç enerjisinden tam olarak yararlanılabilir ve motorun dönme kinetik enerjisine dönüştürülebilir, böylece yüksek hız ve yüksek tork çıkışı elde edilebilir. DMS11 ayrıca iletim işlemi sırasında enerji kaybını azaltmak ve güç yoğunluğunu daha da artırmak için optimize edilmiş bir sızdırmazlık yapısı ve yağlama sistemi kullanır.

3. Zorlu çalışma koşullarına güçlü uyum sağlama yeteneği Gerçek kullanım ortamlarında, mekanik ekipmanın genellikle yüksek sıcaklık, yüksek basınç, yüksek nem, yüksek kirlilik vb. gibi çeşitli karmaşık ve zorlu çalışma koşullarıyla karşı karşıya kalması gerekir. DMS11 tekerlekli hidrolik motor, Mükemmel tasarım ve üretim süreci sayesinde güçlü uyarlanabilirlik. DMS11 tekerlekli hidrolik motor, yüksek mukavemetli alaşımlı malzemeler kullanır ve iyi bir yüksek sıcaklık ve yüksek basınç direncine sahiptir. Sızdırmazlık yapısı, kirletici maddelerin motora girmesini etkili bir şekilde önlemek ve motorun zorlu çalışma koşullarında stabil çalışmasını sağlamak için özenle tasarlanmıştır. Bu güçlü uyarlanabilirlik, DMS11'in kullanıcıların gerçek ihtiyaçlarını karşılamak için çeşitli zorlu koşullar altında yüksek güç yoğunluğu çıkışını korumasını sağlar.

4. Esnek modüler tasarım
DMS11 tekerlekli hidrolik motor aynı zamanda esnek bir modüler tasarıma sahiptir. Bu tasarım konsepti, motorun çok yönlülüğünü ve bakım kolaylığını artırır ve güç yoğunluğunun iyileştirilmesi için güçlü bir destek sağlar. Modüler tasarım, kullanıcıların kişiselleştirilmiş özelleştirme elde etmek için gerçek ihtiyaçlara göre farklı çıkış modüllerini, fonksiyon modüllerini, akış dağıtım modüllerini ve fren modüllerini seçmesine olanak tanır. Bu tasarım yöntemi yalnızca kullanıcının satın alma maliyetini azaltmakla kalmaz, aynı zamanda motor yapısını daha kompakt ve verimli hale getirerek güç yoğunluğunun artırılmasına yardımcı olur.
